微区电化学扫描显微镜SECM

简要描述:微区电化学扫描显微镜SECM是一套多功能的SPM扫描探针显微镜系统,还可以集成SICM,SECCM等多功能。

  • 产品型号:HE KA
  • 厂商性质:生产厂家
  • 更新时间:2021-03-30
  • 访  问  量:840

相关文章

Related Articles

详细介绍

品牌其他品牌应用领域能源,航天,电气

微区电化学扫描显微镜SECM是一套多功能的SPM扫描探针显微镜系统,还可以集成SICM,SECCM等多功能。

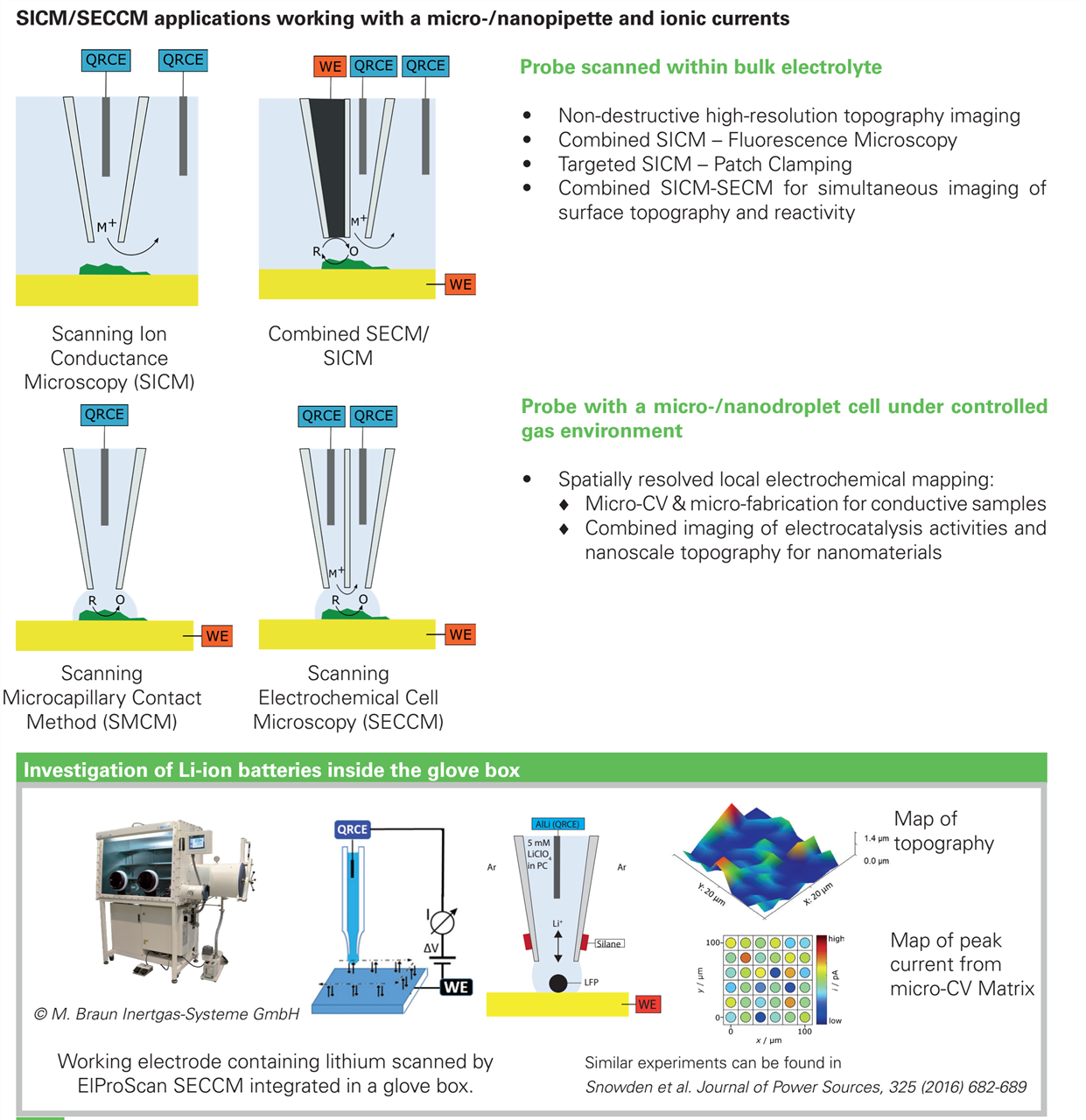

微区电化学扫描显微镜SECM具备扫描电化学显微镜及扫描离子电导显微镜成像(SECM/ SICM)与可定制模块化的光学显微镜成像同步联用的系统,此多功能的仪器系统全面覆盖细胞表面分析,细胞纳米形貌成像,细胞膜表面的离子通道的检测与成像, 细胞纳米力学领域的研究与创新,细胞活性和生理功能的原位电化学检测,以及神经传导物质的原位快速检测,并可升级后兼容荧光比值钙成像等诸多前沿应用。提供原位微观形貌与电催化活性同步扫描检测模式,例如:基础的等高模式和高级的等间距模式下的矩阵协议扫描和模板自定义扫描(3D微观打印或局部修饰等模式),提供给用户无限的实验组合和多种分析实验方法的高级拓展与联用。

系统组件与功能描述及核心参数:

1.1 机械扫描四轴纳米定位系统(模块):

    1)* X/Y/Z 三轴扫描探针定位系统:闭环电路控制的直流伺服XYZ马达台叠加Z-轴压电驱动系统,XYZ马达台具备扫描分辨率≤10nm,马达扫描轴大动态扫描范围不小于X=100mm, Y=75mm, Z=50mm;Z-轴配备的纳米分辨率压电驱动系统具备步进分辨率≤1.5纳米。扫描系统具备探针与样品共扫描模式,Z-轴可快速完成长距离下的全自动探针逼近过程。

    2)系统具备X/Y/Z/F 四维亚微米便携式独立遥控杆,具有慢速和长距离/快速双模式。

    3) XY扫描轴可扩展移动定位范围,具备手动调节旋钮可额外扩展 X/Y定位范围至不少于±12.5 mm。

1.2 系统无缝集成的微观光学显微镜成像系统(模块):

    1)* ?核心光学组件倒置集成于XY样品台的正下方,光学成像对焦由电动马达自动聚焦驱动器(分辨率≤5.5nm,对焦移动范围≥5厘米),光学对焦位置可进行数字式调节和记录。

    2)?* 光学成像光路具备模块化显微镜光路设计,核心组件具备临界照明的落射荧光光学元件,光导耦合器,及用户可自由调节的滤光片立方体和用于连接像机的C型接口适配器。

    3)?倒置显微镜须配备6孔位物镜盘,系统配置的物镜须具有长工作距离的荧光级物镜,放大倍数至少为4x, 20x和 40x.

    4)被观测样品的光学照片及视频可由系统相机进行实时采集,激发控制模式支持预设、内部同步、曝光激发、连续曝光模式。

    5)光学系统兼容升级接入无缝集成的LED荧光激发光源系统,荧光滤波片组及超高速荧光CCD相机。

1.3. 多功能双通道电化学数据采集系统(模块):

双恒电位仪工作站核心硬件参数:

1)槽压:± 12V;

2)电流可用量程:±5 pA 至 ±100mA

3)大电流: ±100 mA

4)*电流分辨率: ≤0.15fA 在 5pA 量程 ;

5)*电流噪音:RMS实测值≤ 3.5 fA (15Hz); ≤ 31 fA(1kHz); ≤ 120 fA(5kHz), (测于5pA-10pA量程) ;

6)电位分辨率≤610 nV ;

7)内置数模转换器16-bit / 脉冲≤ 5 us (双通道);

8)支持四电极连接模式,具有浮地接线模式。
